Unsere Fahrzeugleitungen für Autoanlagen

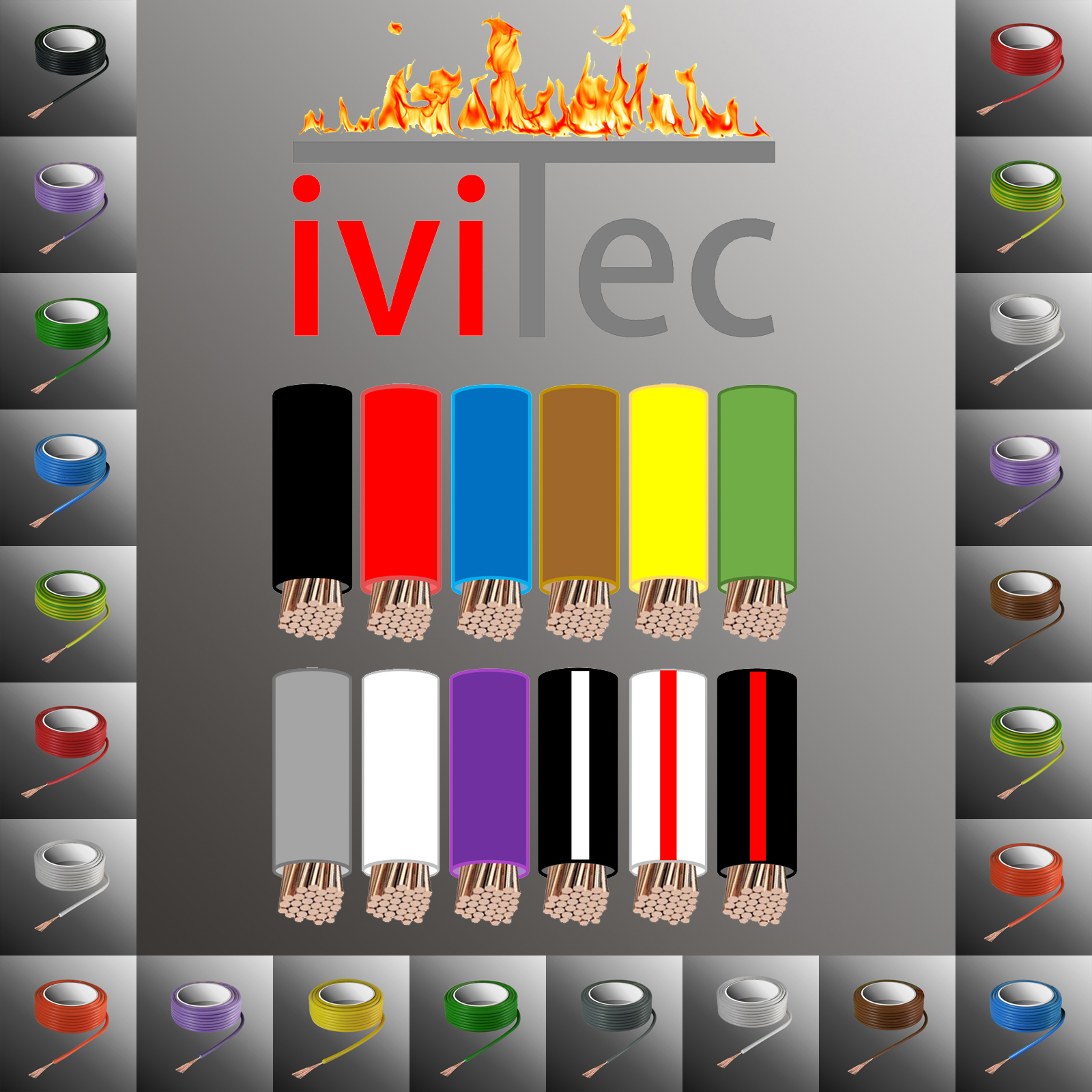

Die FLRY-Leitungen sind Niederspannungsleitungen, die oft in Fahrzeugen verbaut werden.
Eigenschaften: - weichgeglühtes Elektrolytkupfer CU-ETP1 nach DIN EN 13602
- PVC nach ISO 6722 Klasse B, bleifrei
- Betriebstemperaturen: -40 bis 105°C (3000 Std.)
- Nennspannung: 60V
- Freigaben für: LV112, Daimler, BMW, Ford MAN .....

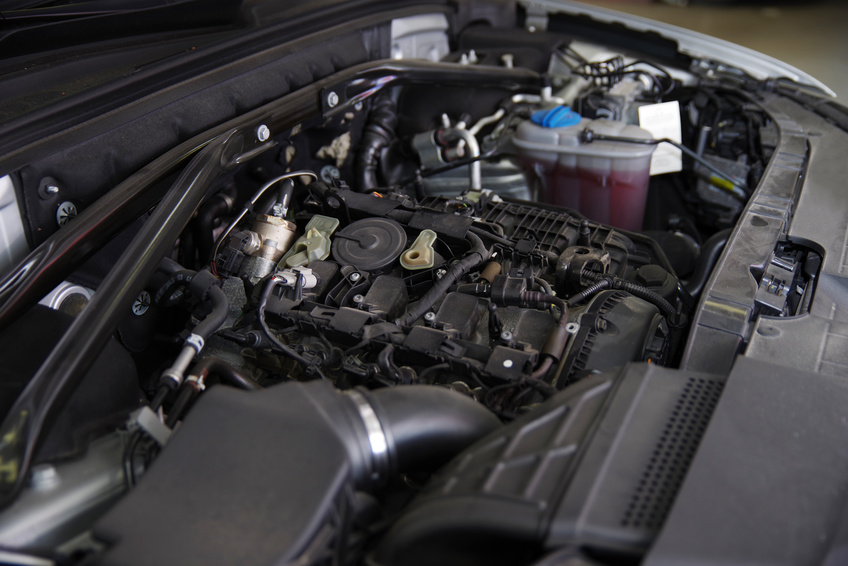

Die FLRY-Leitungen können auch in der
Motorkammer zur Verkabelung der Bauelemente, die sich fern vom
Motorblock oder auch in der Nähe der Unterseite des Motorblocks
befinden, angewendet werden. Wegen dieser Parameter werden
diese Leitungen oft schon während der Fahrzeugfertigung für
Niederspannungsteilen von Anlagen verbaut. Zwei Arten der FLRY-Leitungen:
- FLRY-A: reguläre Wickelung und damit steifer
- FLRY-B: irreguläre Wickelung, mehr dünnere Drähte und damit ein kleineren minimalen Biegeradius und größere Elastizität
|
|
0,22mm² / FLRY-A:

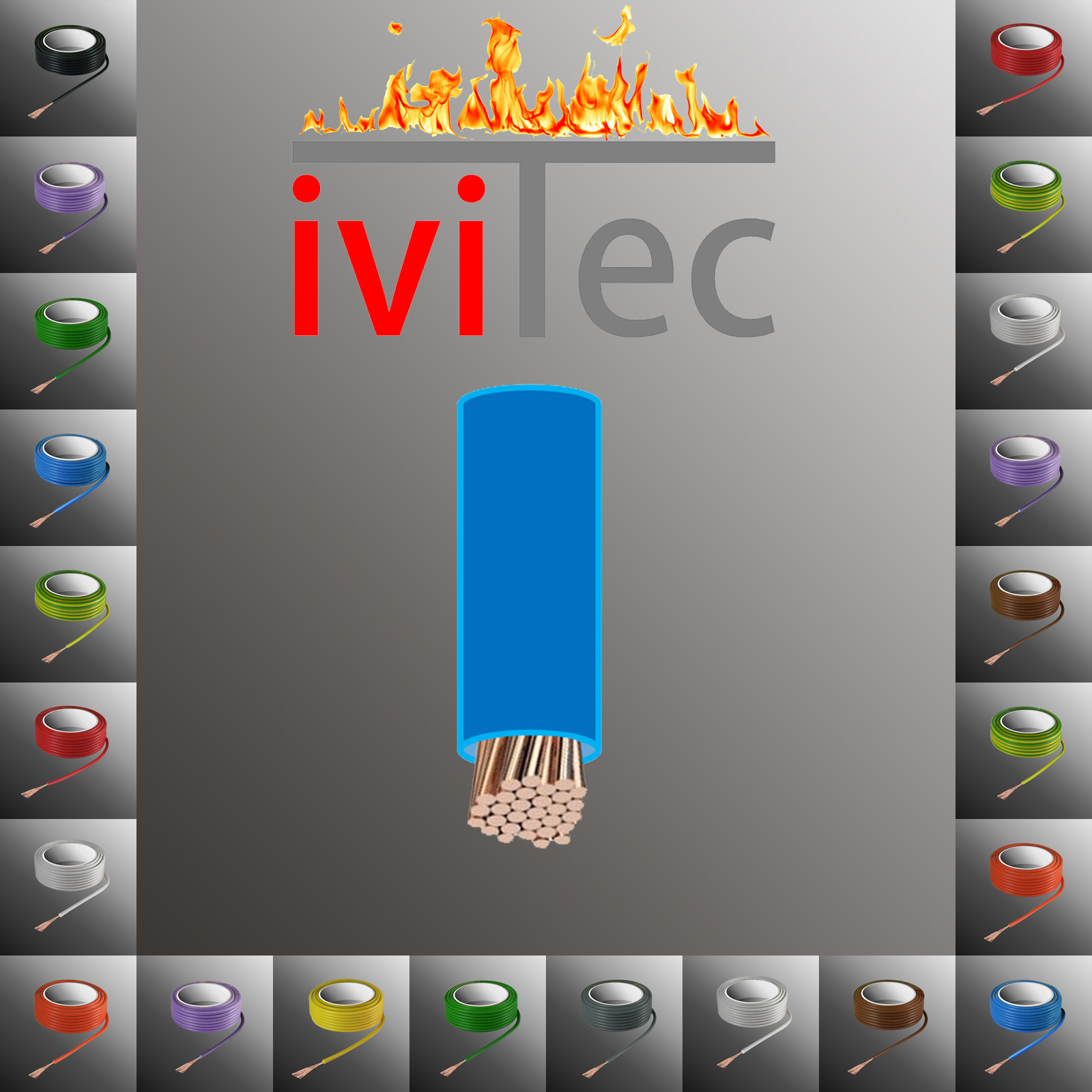

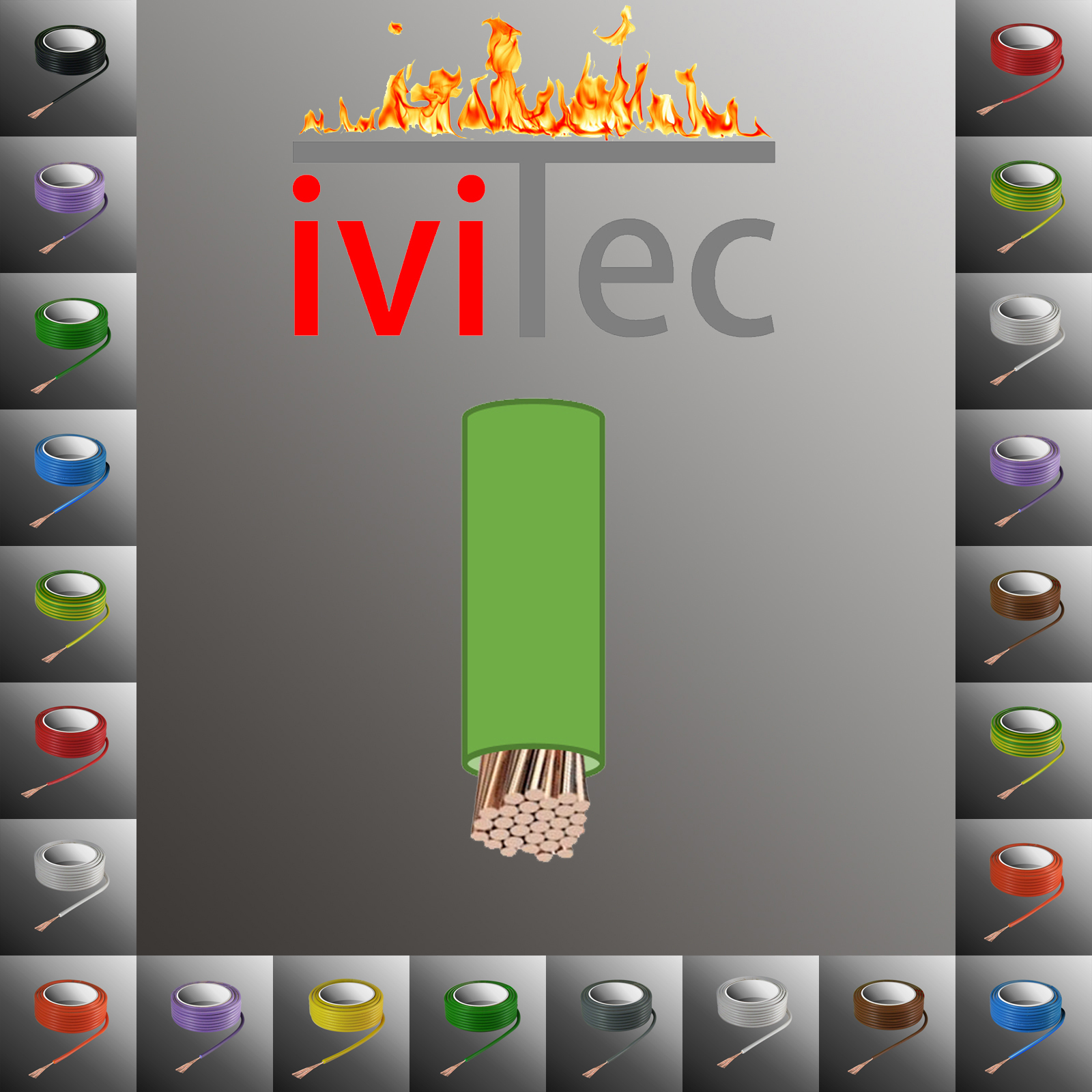

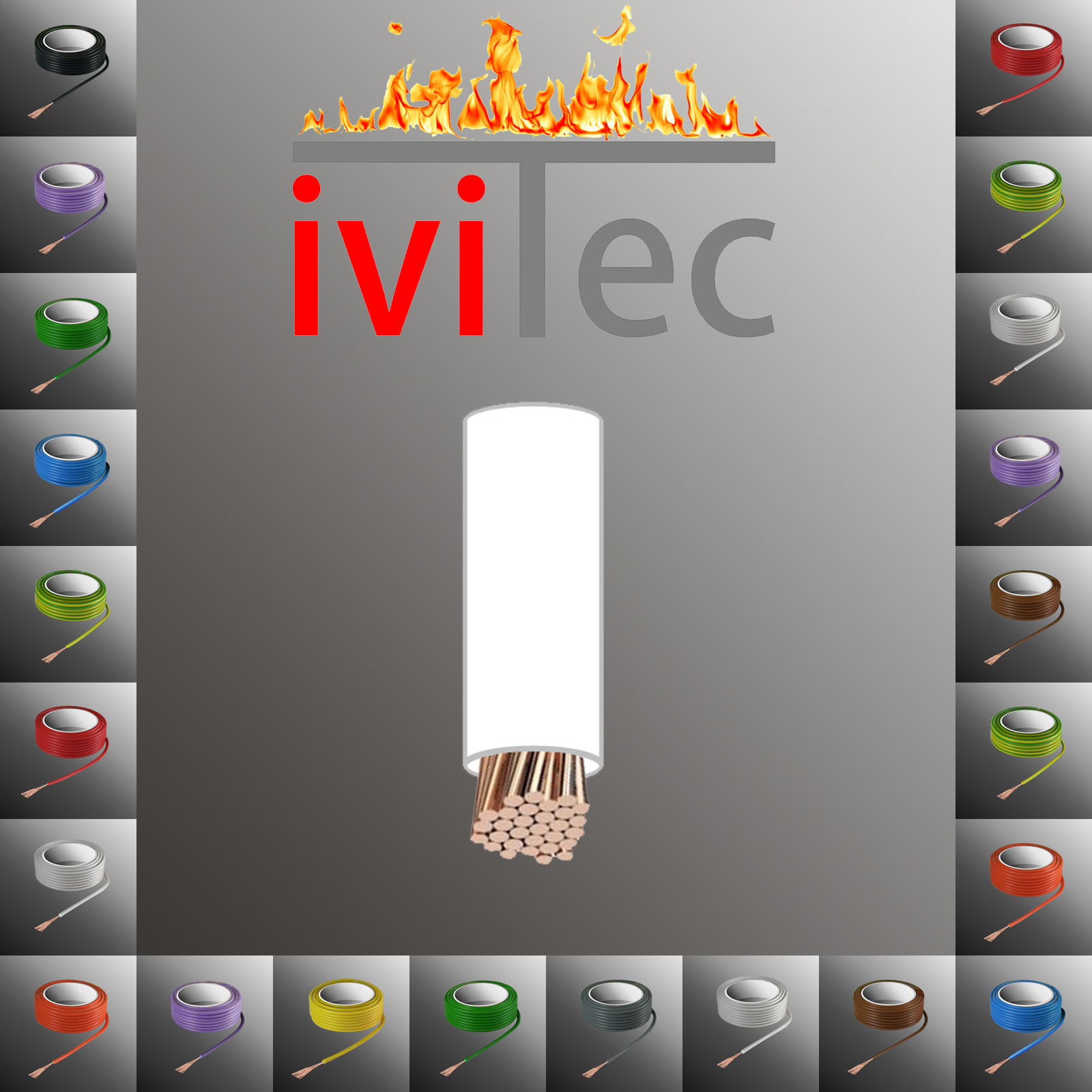

| | Typ | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² |
| Leiterart | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes |
| . | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 |
| .. | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 |
| Leiterwerkstoff | Cu blank | Cu blank | Cu blank | Cu blank | Cu blank | Cu blank |
| Zusammensetzung | 7/0,21 | 7/0,21 | 7/0,21 | 7/0,21 | 7/0,21 | 7/0,21 |
| Isolierung | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei |

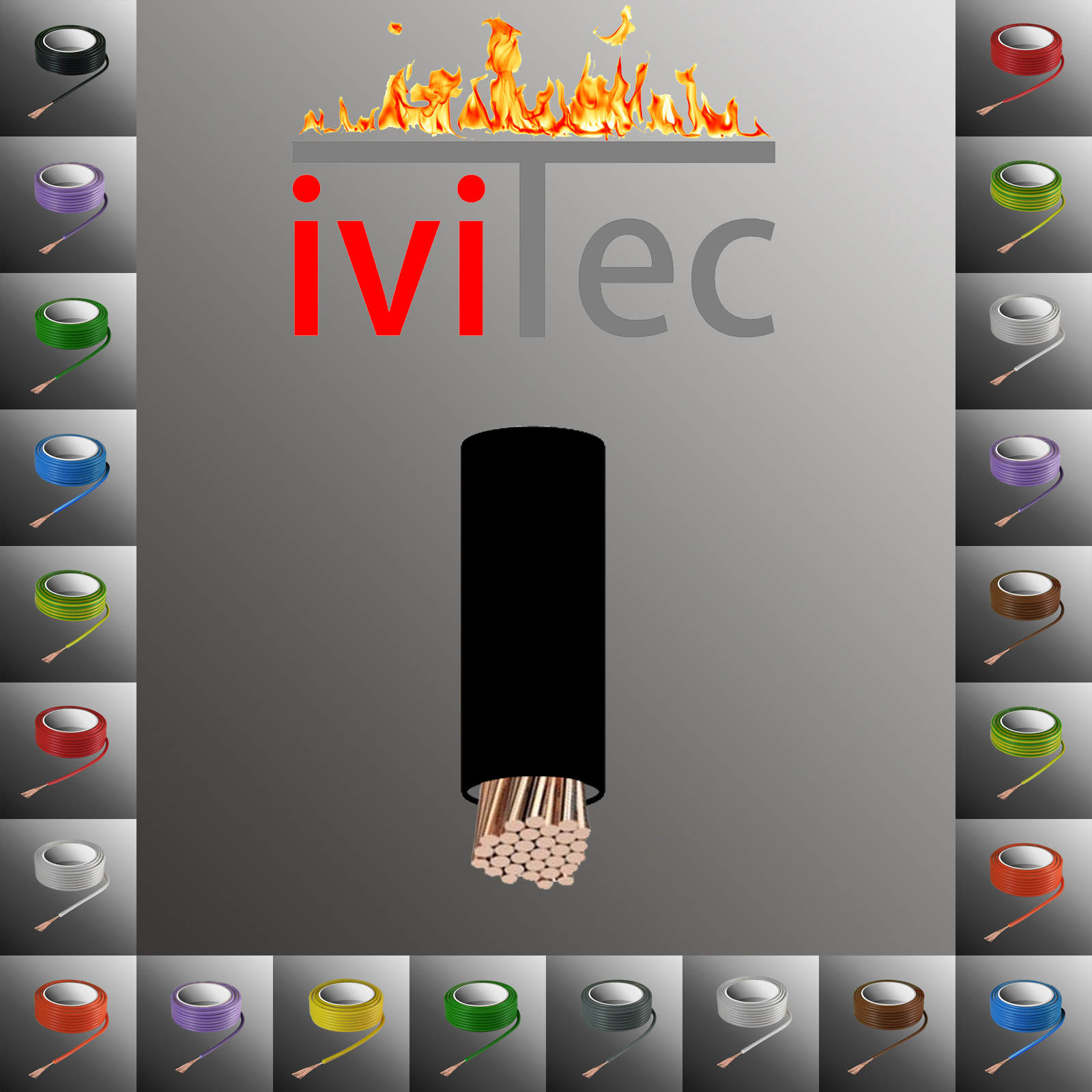

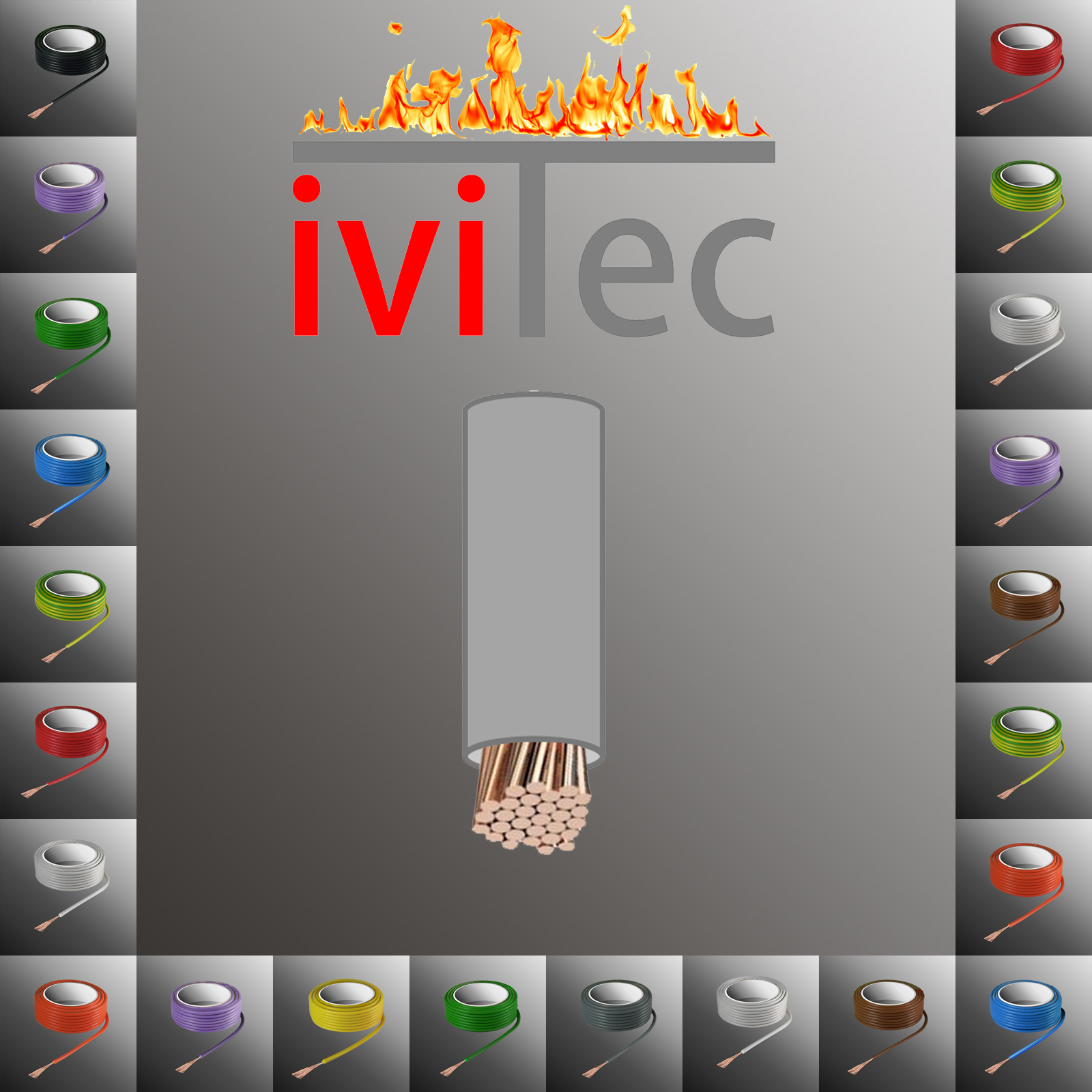

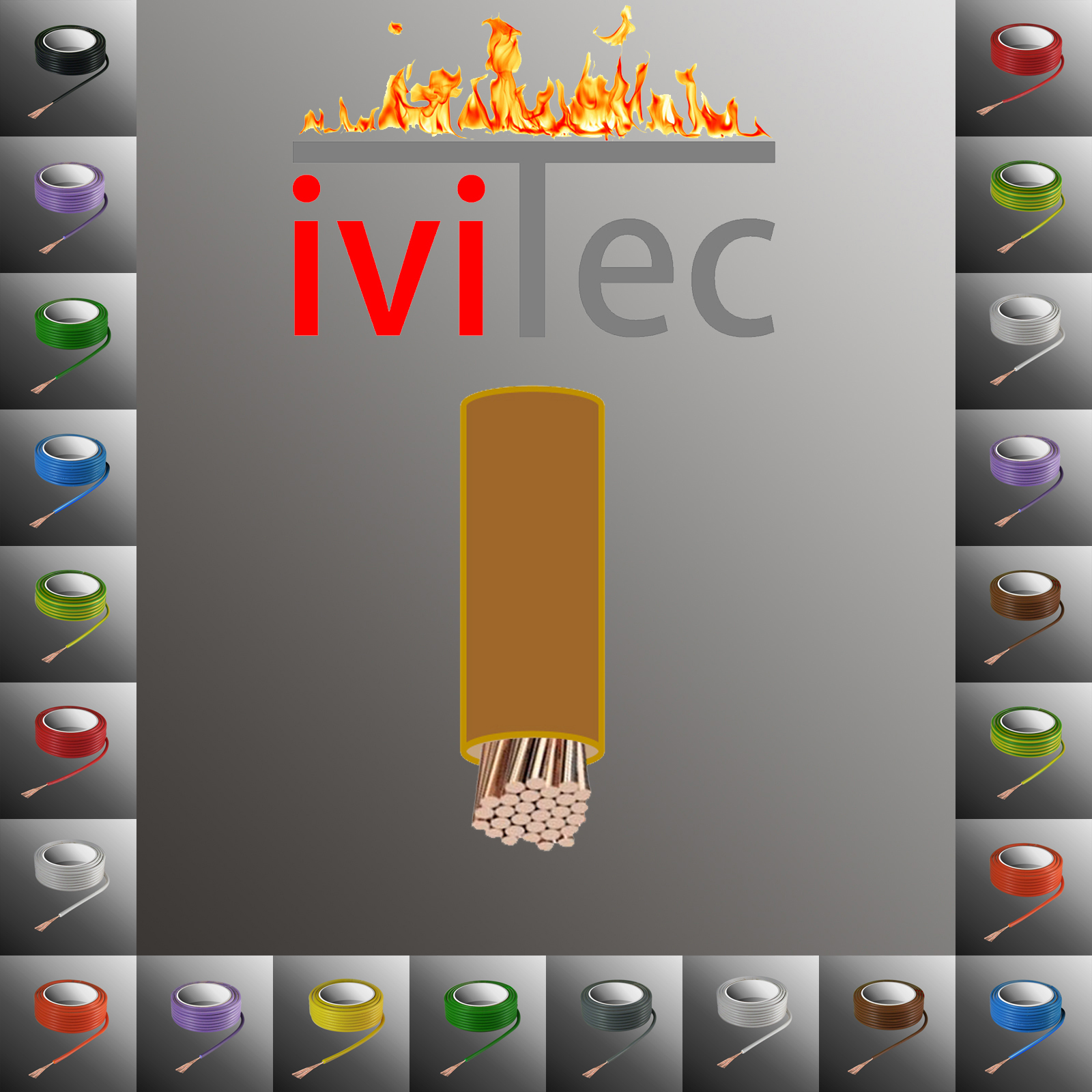

| Farbe | schwarz | braun | blau | weiß | grau | grün |
| Aussendurchmesser | . | . | . | . | . | . |
| Gewicht Kabel (kg/km) | 3,1 | 3,1 | 3,1 | 3,1 | 3,1 | 3,1 |
| max. Temperatur | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) |
| Betriebsspannung | 60V | 60V | 60V | 60V | 60V | 60V |
| max Leiterwiderstand mO/m | 84,8 | 84,8 | 84,8 | 84,8 | 84,8 | 84,8 |
| Normen | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 |
| Lieferung | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring |
| Bild |  |  |  |  |  |  |

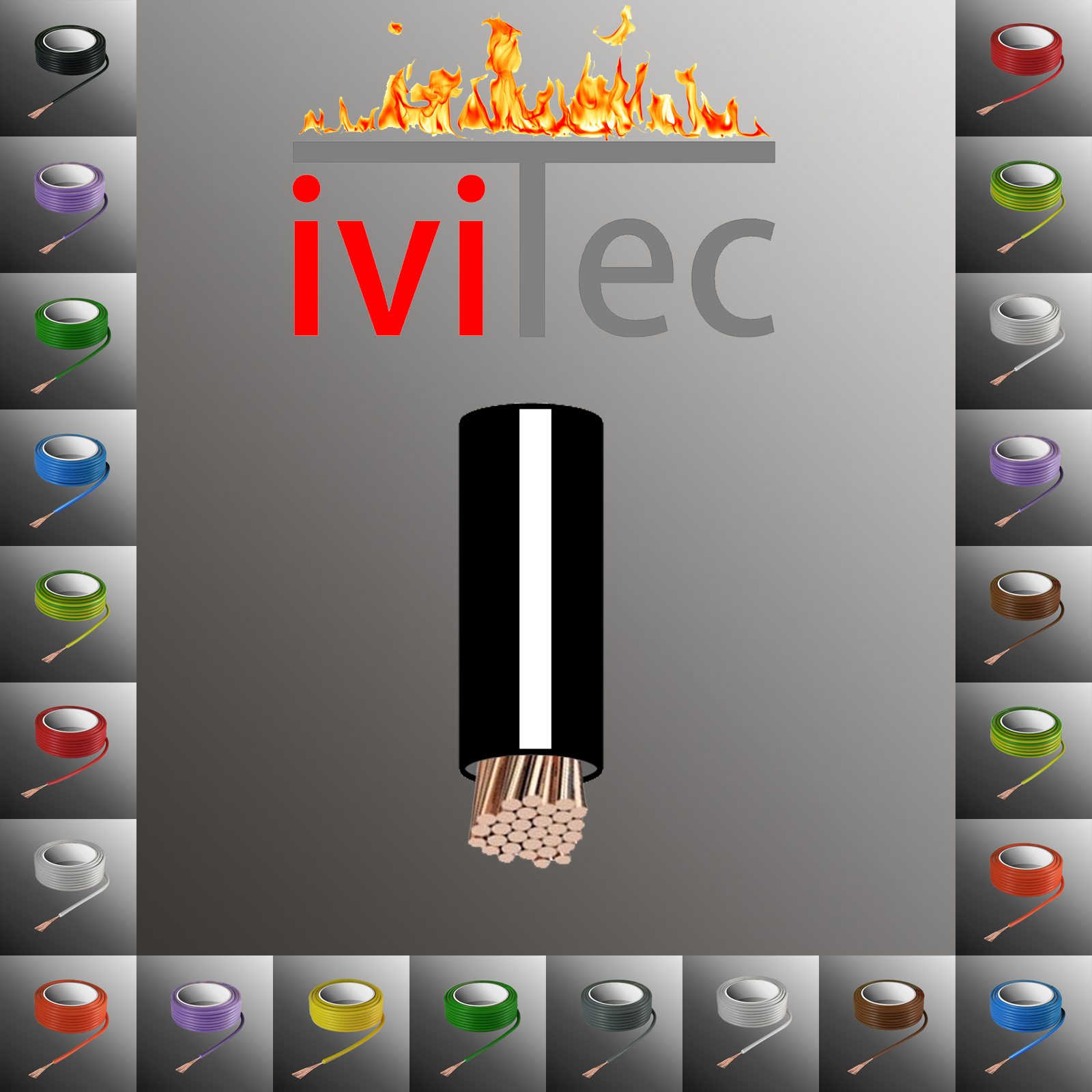

| | Typ | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² | FLRY-A 0,22mm² |
| Leiterart | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes |
| . | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 |
| .. | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 |
| Leiterwerkstoff | Cu blank | Cu blank | Cu blank | Cu blank | Cu blank | Cu blank |
| Zusammensetzung | 7/0,21 | 7/0,21 | 7/0,21 | 7/0,21 | 7/0,21 | 7/0,21 |
| Isolierung | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei |

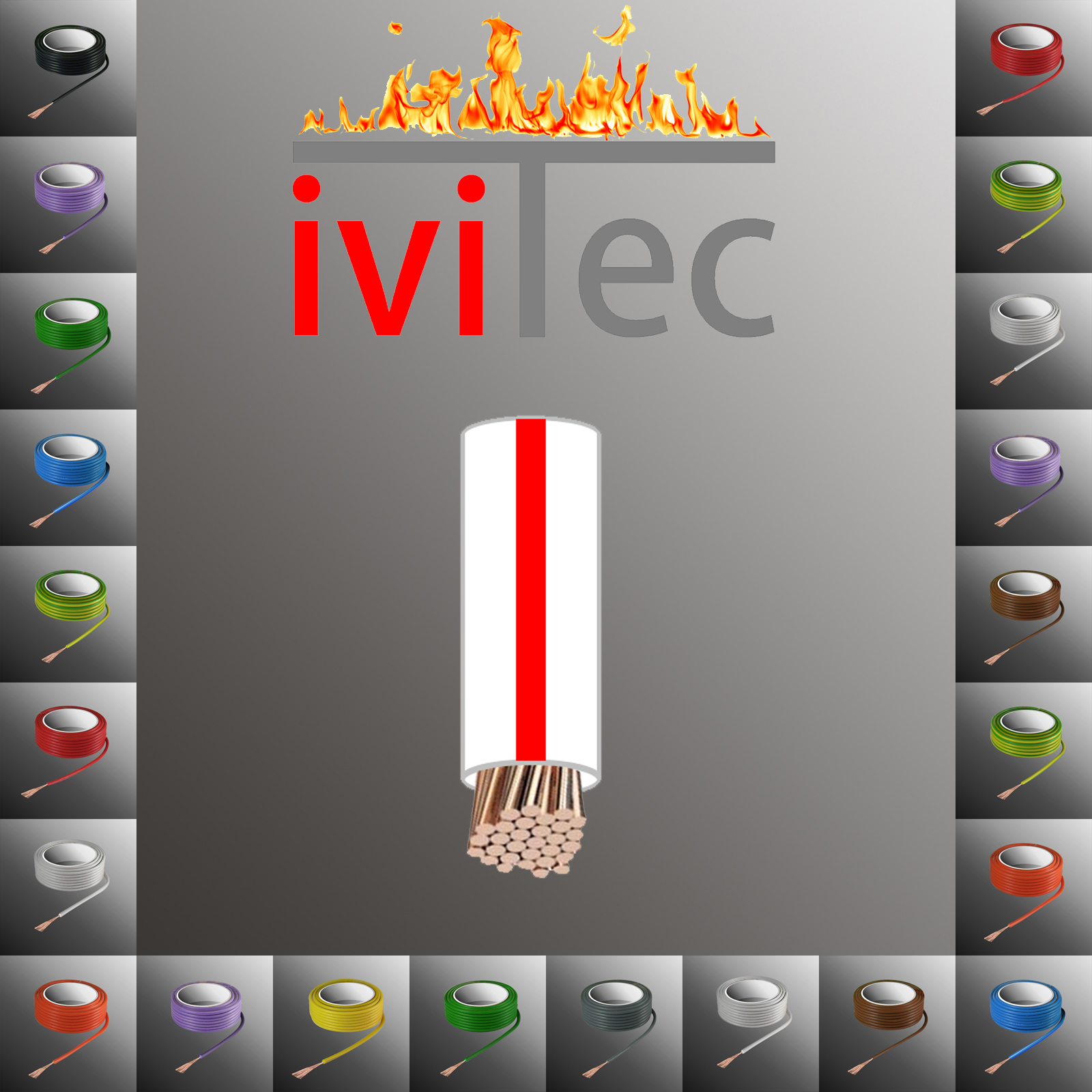

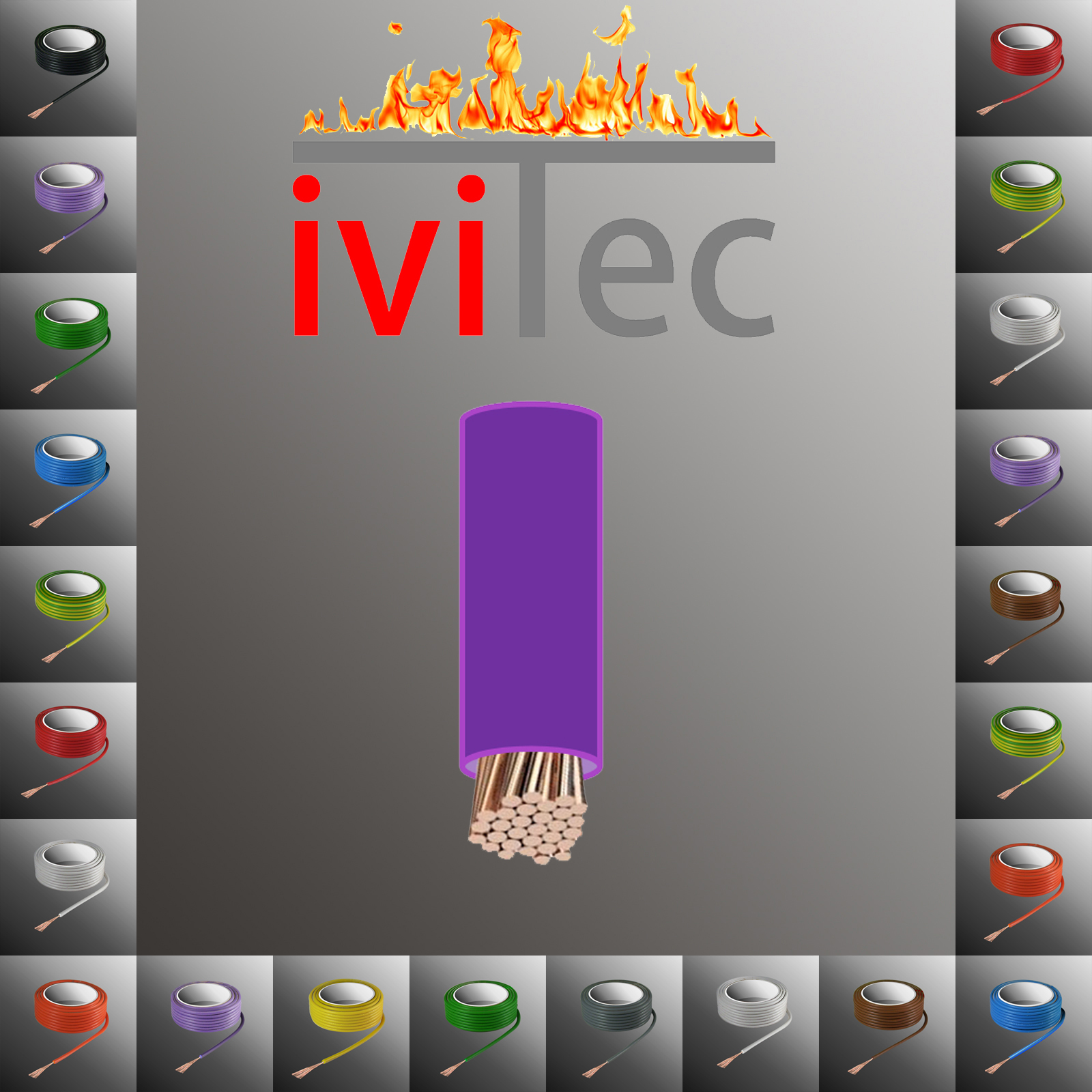

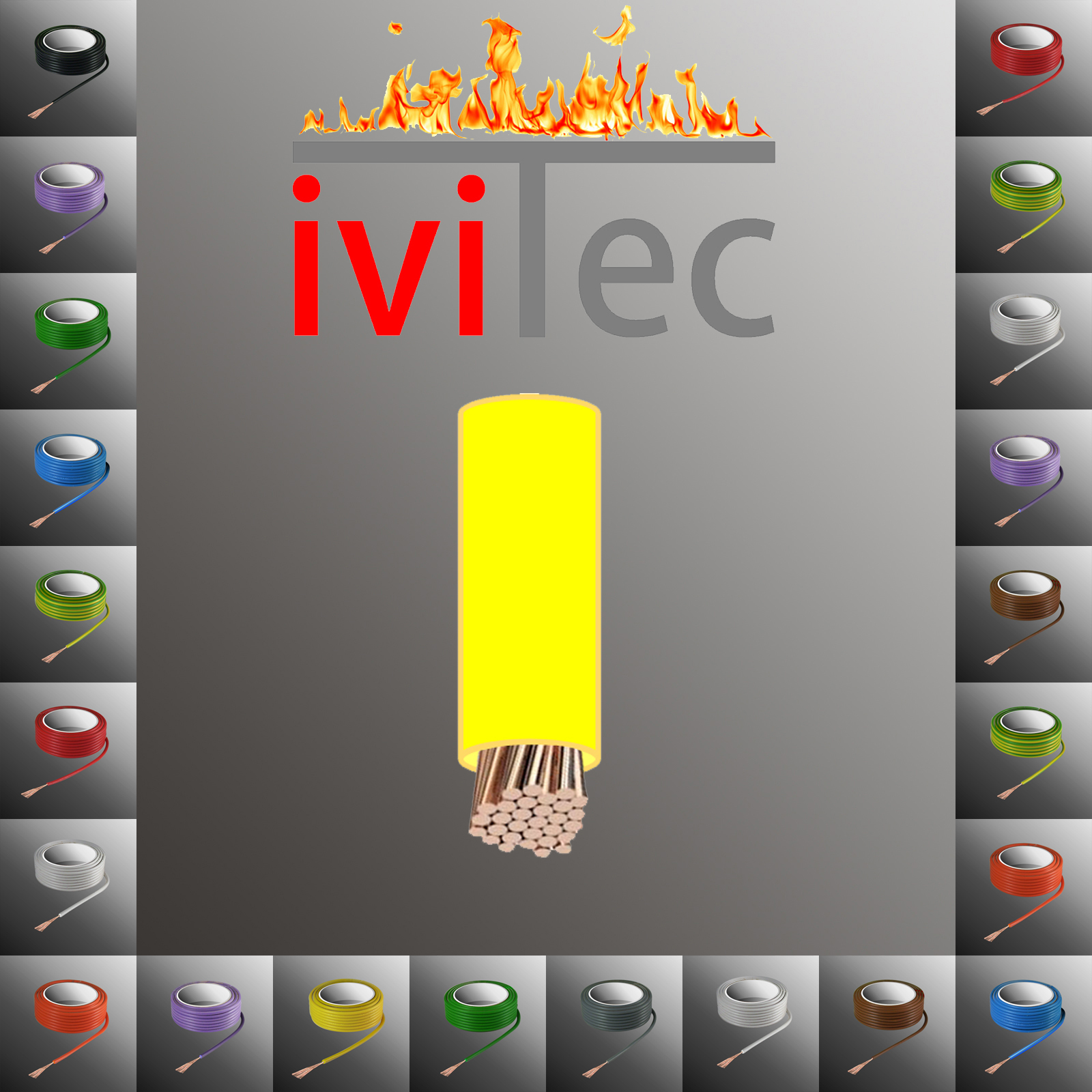

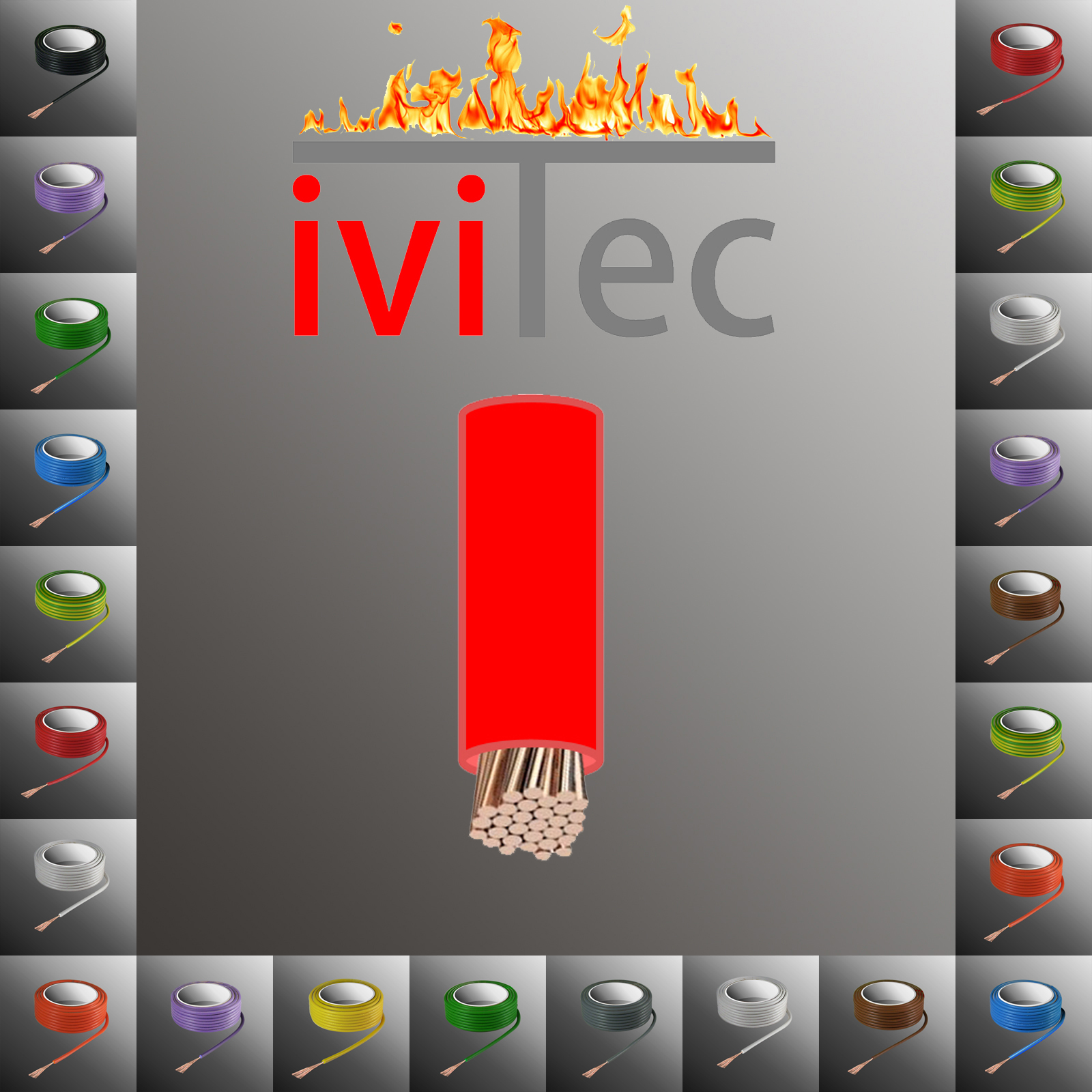

| Farbe | gelb | violett | rot | schwarz/weiß | schwarz/rot | weiß/rot |
| Aussendurchmesser | . | . | . | . | . | . |
| Gewicht Kabel (kg/km) | 3,1 | 3,1 | 3,1 | 3,1 | 3,1 | 3,1 |
| max. Temperatur | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) |
| Betriebsspannung | 60V | 60V | 60V | 60V | 60V | 60V |
| max Leiterwiderstand mO/m | 84,8 | 84,8 | 84,8 | 84,8 | 84,8 | 84,8 |
| Normen | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 |
| Lieferung | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring |
| Bild |  |  |  |  |  |  |
0,35mm² / FLRY-B:
| | Typ | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² |
| Leiterart | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes |
| . | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 |
| .. | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 |
| Leiterwerkstoff | Cu blank | Cu blank | Cu blank | Cu blank | Cu blank | Cu blank |
| Zusammensetzung | 12/0,21 | 12/0,21 | 12/0,21 | 12/0,21 | 12/0,21 | 12/0,21 |
| Isolierung | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei | PVC nach ISO 6722 Klasse B, bleifrei |
| Farbe | schwarz | braun | blau | weiß | grau | grün |
| Aussendurchmesser | . | . | . | . | . | . |
| Gewicht Kabel (kg/km) | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 |
| max. Temperatur | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) | -40°C … 105°C (3000h) |
| Betriebsspannung | 60V | 60V | 60V | 60V | 60V | 60V |
| max Leiterwiderstand mO/m | 52 | 52 | 52 | 52 | 52 | 52 |
| Normen | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 | ISO 6722 |
| Lieferung | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring | Spule/Ring |
| Bild | | | | | | |
| | Typ | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² | FLRY-B 0,35mm² |
| Leiterart | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes | feindrähtig, weichgeglühtes |
| . | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 | Elektrolytkupfer CU-ETP1 |
| .. | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 | nach DIN EN 13602 |
| Leiterwerkstoff | Cu blank |
